ケーススタディ#1 – CSVファイル設計(8/10) — 設備一覧

設備一覧の策定

　共通データ仕様では、設備については管理対象の設備は全て「設備(Device)」に登録する仕様になっています。但し、同じ機種の設備が複数設置されている場合があるので、機種情報は別のデータモデルにまとめて登録できる様になっています。設備一覧では「機種(DeviceModel)」の情報も取り込む事で、一覧を見ただけで確認できる様にします。また、機種一覧は作らない事にします。

■データモデルの選択

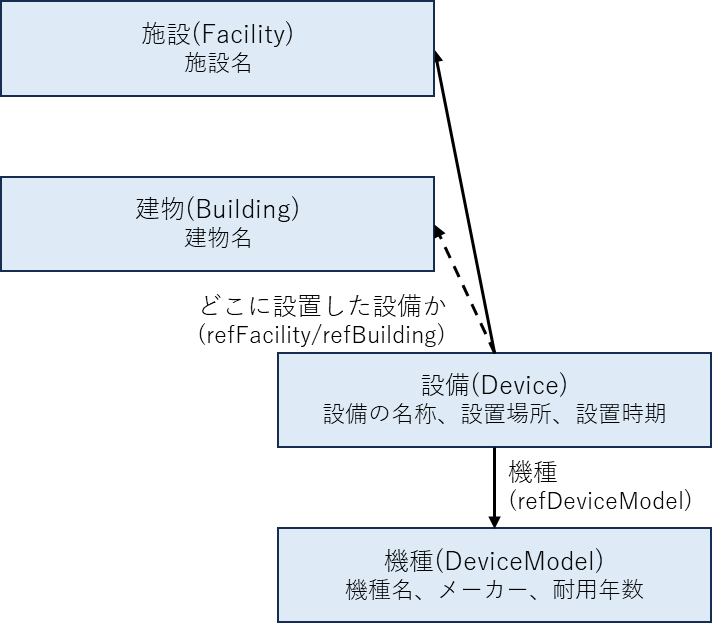

　設備のデータモデルは共通データ仕様では「設備(Device)」というデータモデルですので、このデータモデルからCSVにする項目を選択しておけば、共通データ仕様のデータモデルとCSVは相互に変換可能となります。また、「設備」からリンクを通じて辿る事ができるデータモデルからも項目を選択する事が可能です。従って、CSVの項目として選択できる共通データ仕様の項目は、下図のデータモデル群から選択できる事になります。

■「設備」から選ぶ設備一覧の項目

　データモデル「設備(Device)」から以下の項目をcsvの項目として採用します。

共通データ仕様上の項目名		CSV表の項目名	項目の内容
id		設備ID	他のデータモデルから本データモデルを参照するための一意となる文字列です。「部位一覧の例」では採用していません
areaServed		提供領域	設備の機能の提供領域。例えば”図書室”や”職員室”。「設備一覧の例」では採用していません
controlledProperty			制御や計測する部位や設備。複数の情報の可能なArrayの項目なのでCSVで表現可能とするために不要としました
dateInstalled		設置日	設置した日付です
dateManufactured		製造日	製造年月日です
description		説明	設備情報として公開可能な詳細情報です
name		設備名称	設備に他と区別すべき名称が付いている場合に、その名称です
refDeviceModel		機種ID	この設備の機種IDです。「設備一覧の例」では採用していません
refBuilding		建物ID	この設備が設置されている建物の建物IDです。建物外に設置されている場合も建物IDを登録します。「設備一覧の例」では採用していません
nameEn			設備の名称の米国英語表記です。「設備一覧の例」では採用していません
nameKana			設備の名称のカナ表記を設定するです。「設備一覧の例」では採用していません
pricePurchased		購入価格	購入価格 (円単位)。「設備一覧例」では採用していません
remarks		備考	備考です。「設備一覧の例」では採用していません
serialNumber		製造番号	製造番号(シリアルナンバー)を登録します
status			「稼働中」、「故障中」などのステータス。「設備一覧の例」では採用していません
url		URL	設置場所写真のURLなど。
zoneInstalled			この設備を設置した場所です
	[0]	場所大分類	場所の大分類です。
	[1]	場所中分類	場所の中分類です。
	[2]	場所小分類	場所の小分類です。
zoneRemarks		場所備考	前項の補足情報です

■「機種」から選ぶ設備一覧の項目

　データモデル「建物(Building)」から以下の項目をcsvの項目として採用します。

共通データ仕様上の項目名	CSV表の項目名	項目の内容
id	機種ID	他のデータモデルから本データモデルを参照するための一意となる文字列。「設備一覧の例」では採用していません
alternateName		この機種の通称です。「設備一覧の例」では採用していません
annotations		設備に関する注釈。複数登録可能だが、最初の1つに限定します。「設備一覧の例」では採用していません
brandName	ブランド名	機器のブランド名を設定する。例えば”しろくまくん”。
category	設備種別	設備の用語を登録。”分電盤”、”排水設備”など。複数登録可能だが、最初の1つに限定する
color	色	機器の色を設定する。例えば”白”
controlledProperty		検知・制御・計測する対象。例えば”水位”、”温度”など。複数の情報の登録が可能なのでCSVで表現するために不要としました
description		機種報として公開可能な詳細情報。「設備一覧の例」では採用していません
deviceClass	クラス	制約条件付きデバイス(constrained device)のクラス。「設備一覧の例」では採用していません
documentation	ドキュメント	デバイスのドキュメントに対するリンク(URL)。「設備一覧の例」では採用していません
energyLimitationClass	エネルギークラス	これも、デバイスのクラス。「設備一覧の例」では採用していません
function	機能	デバイスの機能です。SAREFで規定。複数登録可能なのでここでは不要とします
image	写真	デバイスの写真等のurlです。「設備一覧の例」では採用していません
manufacturerName	メーカー名	メーカ名。例えば”日立製作所”
modelName	型番	機器のモデル名。例えば”RAS-DM28KE8″。本ユースケースでは所謂型番を使用しています。”id”に使用可能な文字から構成されている文字列である必要があります。
name	機種名	機種に個別に名称が付いているときに、その名称。機種IDを採用していなので、他の機種と重複しない名称である必要がある。但し、「設備一覧の例」では採用していません
owner		所有者のid。複数の情報の登録が可能なので不要とした
seeAlso		追加情報のURIを格納します。つまり、idやurlが入ります。複数の情報の登録が可能なのでCSVで表現するために不要としました
serviceLife	耐用年数	耐用年数
source	データ提供者	データ提供者のurlです。設備一覧では不要とした
supportedProtocol		サポートしているプロトコル。複数の情報の登録が可能なのでCSVで表現するために不要としました
supportedUnits		サポートしている測定値の精度です。複数の情報の登録が可能なのでCSVで表現するために不要としました

■「建物」から選ぶ設備一覧の項目

　データモデル「建物(Building)」から以下の項目をcsvの項目として採用します。

共通データ仕様上の項目名	CSV表の項目名	項目の内容
id	建物ID	他のデータモデルから本データモデルを参照するための一意となる文字列です。「部位一覧の例」では採用していません
name	建物名	住所に方書が必要な場合に建物の名前。”○○市役所”など
facilityID	管理通番	入居している建物を一意に識別するための通番です。

設備一覧の例

　設備一覧の例です。

■表の例

　以下に設備情報を表形式で表した時の例を示します。尚、データーの内容は実際の施設やメーカー製品とは異なります。

設備種別	設備名称	ブランド名	型番	色	メーカー名	建物名	管理通番	場所大分類	場所中分類	場所小分類	設置日	製造日	製造番号	機種通称	耐用年数	URL	説明
照明器具	照明-1F-支所-001	ペアルック	PL-101X	白	パナ製作所	呉市吉浦市民センター	01234567	建物内部	1F	吉浦支所	2018-04-25	2018-01-12	PL-101X-123		20
空調機	空調-1F-支所-002	ひぐまくん	HG-232W	白	パナ製作所	呉市吉浦市民センター	01234567	建物内部	1F	吉浦支所	2020-05-15	2020-03-25	HG-232W-234		10
照明器具	照明-1F-支所-003	ペアルック	PL-101X	白	パナ製作所	呉市吉浦市民センター	01234567	建物内部	1F	男子トイレ	2019-06-25	2019-03-05	PL-101X-2020		20
空調機	空調-1F-支所-004	ひぐまくん	HG-232W	白	パナ製作所	呉市吉浦市民センター	01234567	建物内部	1F	男子トイレ	2018-07-13	2018-04-21	HG-232W1209		10
流し台	流し-1F-支所-005	KAKA -100	KAKA -100		KAKA	呉市吉浦市民センター	01234567	建物内部	1F	男子トイレ	2019-02-05	2018-02-13	KAKA-100A2356		20
鏡	鏡-1F-支所-006	KAKA -200	KAKA -200		KAKA	呉市吉浦市民センター	01234567	建物内部	1F	男子トイレ	2018-05-25	2018-01-25	KAKA-200A2765		10
洋式便器	便器-1F-支所-007	KAKA -300	KAKA -300		KAKA	呉市吉浦市民センター	01234567	建物内部	1F	男子トイレ	2020-06-24	2020-01-09	KAKA-300A5987		7
照明器具	照明-1F-支所-008	ペアルック	PL-101X	白	パナ製作所	呉市吉浦市民センター	01234567	建物内部	1F	正面玄関	2021-07-15	2021-02-23	PL-101XXGRD		20
空調機	空調-1F-支所-009	ひぐまくん	HG-232W	白	パナ製作所	呉市吉浦市民センター	01234567	建物内部	1F	正面玄関	2019-02-26	2018-11-15	HG-232-236		10
照明器具	照明-2F-吉小-001	ペアルック	PL-101X	白	パナ製作所	呉市立吉浦小学校	03000012	校舎	2F	1年1組	2013-02-20	2013-01-24	PL-101X-345		20
空調機	空調-2F-吉小-002	ひぐまくん	HG-232W	白	パナ製作所	呉市立吉浦小学校	03000012	校舎	2F	1年1組	2015-03-15	2013-02-15	HG-232W-654		10
照明器具	照明-2F-吉小-003	ペアルック	PL-101X	白	パナ製作所	呉市立吉浦小学校	03000012	校舎	2F	西階段室	2016-04-07	2016-01-25	PL-101X-4765		20
防火扉	防火-2F-吉小-004	防火ダウンパネル	DP10-200X		西洋シャッター	呉市立吉浦小学校	03000012	校舎	2F	西階段室	2012-05-19	2012-02-02	DP10-200XGH5		20
舞台照明	舞照-2F-吉小-006	LX-100	LX-100		吉浦電機製作所	呉市立吉浦小学校	03000012	体育館	舞台		2018-04-25	2018-01-12	LX-100-PL109		10
舞台音響	舞音-2F-吉小-007	HIF-10000	HIF-10000		吉浦サウンドシステム	呉市立吉浦小学校	03000012	体育館	舞台		2020-05-15	2020-03-25	HIF-10000-PO8KJ		7
照明器具	照明-3F-吉中-001	ペアルック	PL-101X	白	パナ製作所	呉市立吉浦中学校	04000008	校舎	3F	3年A組	2019-06-25	2019-03-05	PL-101X-987		20
空調機	空調-3F-吉中-002	ひぐまくん	PL-101X	白	パナ製作所	呉市立吉浦中学校	04000008	校舎	3F	3年A組	2018-07-13	2018-04-21	HG-232W-456		10
外灯	外灯-3F-吉中-003	ソーラーライト	HG-232W		吉浦街路灯	呉市立吉浦中学校	04000008	屋外	正門		2019-02-05	2018-02-13	SL-321V2JUY		20
呼出設備	呼出-3F-吉中-004	IX-1000	SL-321V2		ガラホン	呉市立吉浦中学校	04000008	屋外	正門		2018-05-25	2018-01-25	IX-1000-876D		7
遊具	遊具-3F-吉中-005	鉄棒-100	IX-1000		吉浦遊具	呉市立吉浦中学校	04000008	屋外	グランド		2020-06-24	2020-01-09	HB-100X-G2LOI		20
プール	泳場-3F-吉中-006	P25-10	HB-100X-G2		吉浦プール	呉市立吉浦中学校	04000008	屋外	グランド		2021-07-15	2021-02-23	P25-10-2019		20

■CSVの例

　前記の表をCSVにした例は次の通りです。
